Uygulanabilir endüstriler ve kapsam
Bu sistem, mekanik, elektronik, kimyasal, farmasötik, ışık endüstrisi, baskı, gemi yapımı ve elektrikli cihazlar gibi endüstrilerde (-10 ° C ila 15 ° C) organik atık gazın merkezi deşarjı için geçerlidir. Saflaştırılabilen ve geri kazanılabilen organik çözücü türleri aşağıdaki tek veya karışık çözücüleri içerir:
-Aromatik hidrokarbonlar: benzen, tolüen, ksilen, stiren, vb.
-Ketonlar: aseton, sikloheksanon, metil etil keton, vb.
-ESTERS: Etil asetat, butil asetat, metil izobutil keton, muz yağı, vb.
-Alkoller: metanol, etanol, izopropil alkol, vb.
-Petroleum ürünleri: uçucu benzin, dizel, vb.
Teknik parametreler ve performans özellikleri
| Model Parametre | WOV-TXW-40 Serisi | WV-TXW-60 Serisi | WOV-TXW-80 Serisi | Notalar | |
| Tedavi edilen egzoz gazı hacmi (NM³) | 3000-4000 | 4500-6000 | 6000-8000 | | |
| Egzoz gazı konsantrasyonu (mg/m³) | ≤4000 | (-10-15 ° C) | |||
| Boyut (mm) | 2300x2200x3600 | 3200x2700x4100 | 4200x2800x4700 | | |
| Direnç (MPA) | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | | |
| Elektrik Gücü (KW) | 11 | 18.5 | 28 | | |
| Giriş merkezi yüksekliği (mm) | 735 | 915 | 119.5 | | |
| Su akışı | Basınç (MPA) | 0.1 | 0.1 | 0.1 | |
| Tüketim (m³/s) | 15 | 40 | 60 | | |
| Desorpsiyon buharı | Basınç (MPA) | 0.4 | 0.4 | 0.4 | |
| Tüketim (m³/s) | 20-50 | 60-100 | 150-230 | | |
| Basınçlı hava | Basınç (MPA) | 0.4-0.5 | 0.4-0.5 | 0.4-0.5 | |
| Tüketim (m³/s) | 0.3 | 0.36 | 0.45 | | |
| Ekipman ağırlığı (kg) | 2800 | 3900 | 5100 | | |
Ekipman özellikleri ve avantajları
1. Cihaz, yüksek saflaştırma verimliliği ve daha az doldurma miktarında adsorpsiyon malzemesi avantajlarına sahip adsorpsiyon malzemesi olarak geniş bir spesifik yüzey alanına (1000 ~ 1500㎡/g) ve düzgün mikro gözenekli yapı olan aktif karbon fiberleri kullanır.
2. Organik çözücülerin adsorpsiyon ve desorpsiyon süresi kısadır, hız hızlıdır ve geri kazanılan çözücülerin kalitesi iyidir.
3. Tüm sistem mikrobilgisayar programları tarafından kontrol edilir ve kolay çalışma ve yüksek güvenilirlik ile manuel veya otomatik olarak çalıştırılabilir.
4. Sistemdeki ekipman ve bileşenler, kurulumu kolay ve işgal eden kompakt bir yapıya monte edilir.
5. Sistemdeki tüm ekipman ve bileşenler için titreşim azaltma, ses yalıtımı, patlamayı önleme, aşırı sıcaklık ve aşırı basınç koruma önlemleri benimsenmiştir, bu da atölye zeminleri, zeminler ve çatılar gibi çeşitli yerlerde kurulum için güvenli bir şekilde çalışmayı ve uygunluk sağlar.
6. Hava akış hızı, kullanıcının gereksinimlerine göre tasarlanmıştır.
Süreç akışı ve çalışma prensibi

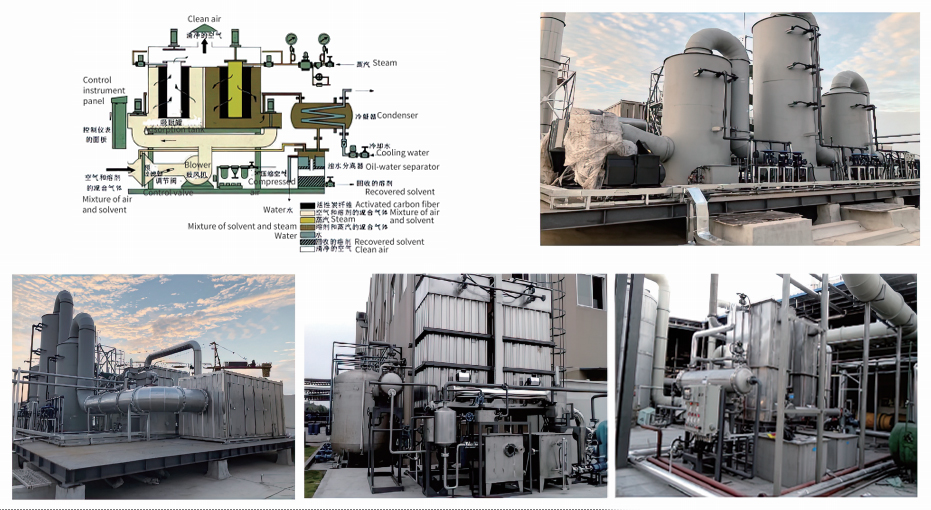

Bu cihazın çalışma prensibi, mikro gözenekli aktif malzemelerin çözücü molekülleri veya kümeler üzerindeki adsorpsiyon kuvvetine dayanmaktadır. Endüstriyel atık gazı adsorpsiyon ortamından geçtiğinde, içindeki organik çözücüler "sıkışır" ve çıkarılır, bu da organik atık gazın saflaştırılmasına neden olur. Moleküler termal hareket teorisine göre, adsorpsiyon sistemine dışarıdan termal enerji eklendiğinde, adsorbe edilmiş moleküllerin veya kümelerin termal hareket enerjisini arttırır. Termal hareket kuvveti adsorpsiyon kuvvetinin üstesinden gelmek için yeterli olduğunda, organik solvent molekülleri adsorpsiyon sisteminden "serbest bırakılır" ve adsorpsiyon ortamı rejenere edilecektir. Bu cihazda, siklik adsorpsiyon-sotürasyon-desorpsiyon-rejenerasyon süreçleri için aktif karbon fiber keçeleri, A ve B ile doldurulmuş iki adsorbere sahiptir.
Organik çözücülerin durumu, çevrenin sıcaklığına ve basıncına bağlıdır. Yüksek sıcaklıkta yaşadıkları basınç, sıcaklığa karşılık gelen doygunluk buhar basıncının altında veya yakın olduğunda adsorberden ayrılan organik çözücüler gaz halindedir. Organik çözücülerin sıcaklığı bir kondenser (ısı değiştirici) ile düşürüldükten sonra, karşılık gelen doygunluk buhar basıncı da azalır ve sistemdeki basınç organik buhar basıncından çok daha yüksek olacaktır, organik çözücüler bir sıvıya yoğunlaşır. Çözücü ve kondens karışık sıvı ayırıcıya akar. Çoğu organik çözücü, suda çözünmez veya hafif çözünürdür. Organik çözücüler, çözücüler ve su arasındaki özgül ağırlık farkına dayanarak yerçekimi ayırma prensibi kullanılarak ayırıcıdan geri kazanılır. Kondens patlamaya dayanıklı işlemden sonra taburcu edilir.
