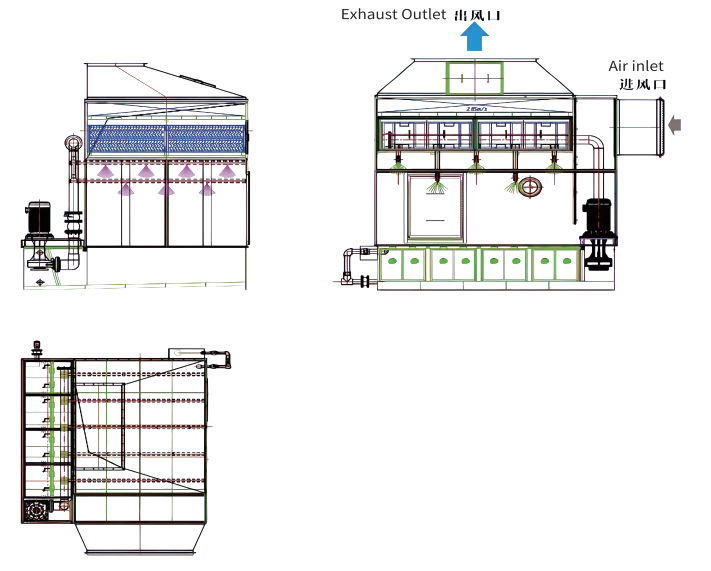

Yapısal form
Çalışma prensibi
Yatay sprey dolabı içinde iki su perdesi ile donatılmıştır. Birincisi, dikdörtgen paslanmaz çelik delikli bir plakadır ve ikincisi perdegre olmayan paslanmaz çelik plakadır. Su, su perdesi plakasının üzerindeki su oluğundan girer ve paslanmaz çelik plakanın üzerine yukarıdan aşağıya akan bir su filmi oluşturur. Egzoz gazı toz toplayıcının ucuna girer ve paslanmaz çelik plaka üzerindeki aşağı akan su filmi ile çarpışır. Toz içeren gaz, ıslak su filmi tarafından durdurulur ve hapsolur ve toz parçacıkları, toz toplayıcının altındaki su tepsisinden su ile akar. İkinci su perdesi plakası ile çarpıştıktan sonra, egzoz gazı su perdesi plakasının alt kısmındaki suyu vurur ve dolaşır. Daha büyük toz parçacıklarının bazıları doğrudan su tepsisine yerleşir. Daha sonra, toz içeren gaz S-şekilli kanaldan yüksek hızda geçer ve çok sayıda su damlacıklarını karıştırır, bu da tozun su damlacıklarıyla tam olarak temas etmesini ve gazdaki toz içeriğini çıkarmasına izin verir. Bu yöntem, 5μm'nin üzerindeki parçacıklar ve toz için% 85'in üzerinde toz çıkarma verimliliği elde edebilir. .
Özellikler

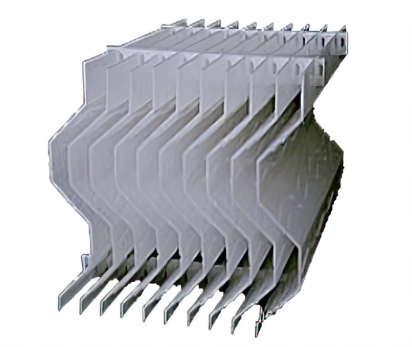

Toz çıkarıldıktan sonra, çıkıştaki gaz suyu ayırıcı gazdaki nemi çıkarır. Baca gazı, teneffüsün viraj kanalından geçer ve atalet kuvveti ve yerçekimi etkisi altında, gaz akışında taşınan sıvı damlacıklar ayrılır. Toz çıkarıldıktan sonra, baca gazı thotister'den belirli bir hızda akar ve baca gazı yönünü hızlı ve sürekli olarak değiştirir. Santrifüj kuvvet ve atalet nedeniyle, baca gazındaki sis düşer, bıçak bıçaklarıyla çarpışır ve toplanır. Sis damlacıkları, bir su akışı oluşturmak ve yerçekimi etkisi altında alt su toplama tepsisine düşmek için toplanır, gaz-sıvı ayrımı elde ederek, bacaklı gazın bozulma gereksinimlerini karşılamasını ve taburcu edilmesini sağlar.

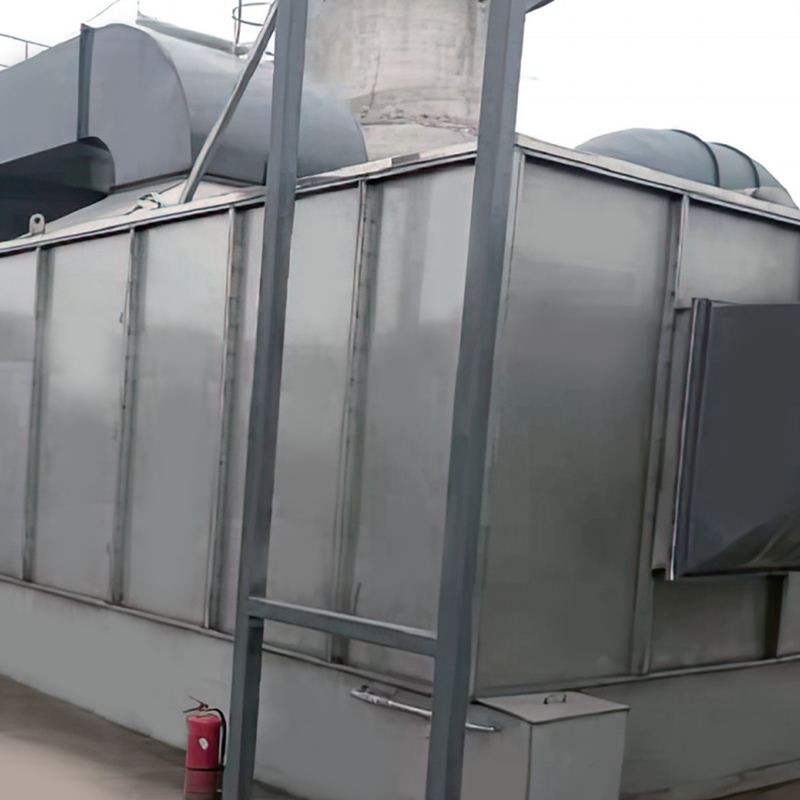

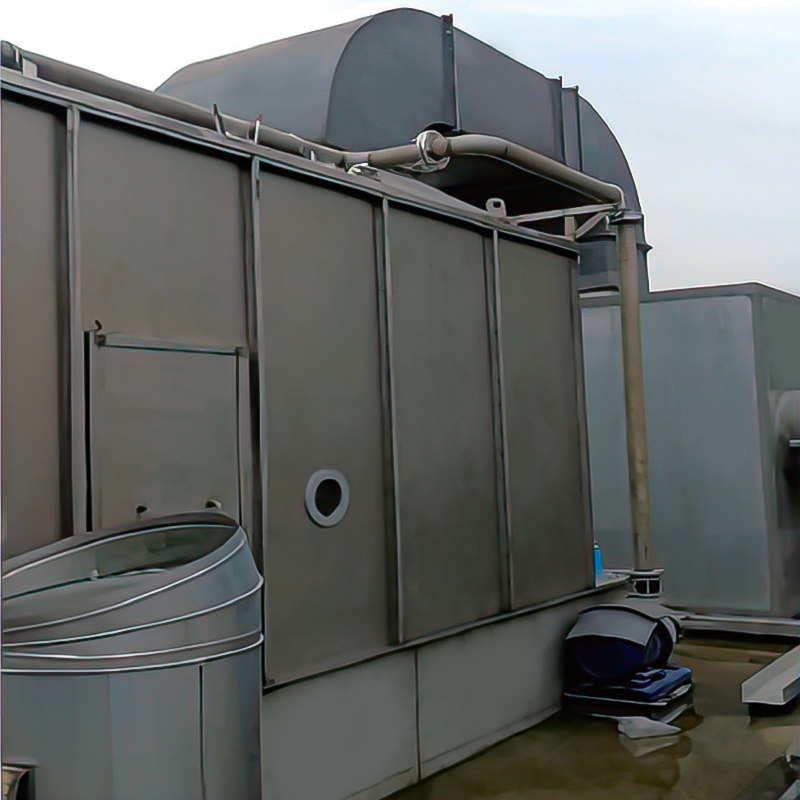

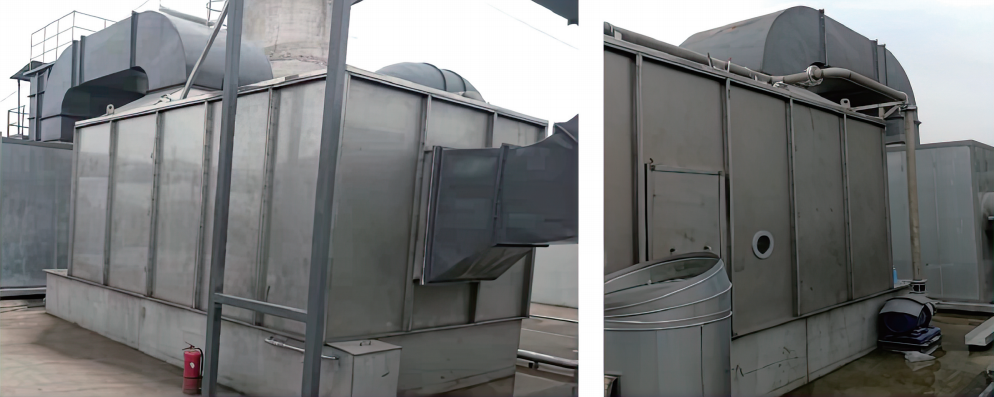

Dikey sprey tozu çıkarma kulesi ile karşılaştırıldığında, yatay sprey (su perdesi) toz çıkarma dolabı uygun bakım ve çeşitli toz çıkarma yöntemleri avantajına sahiptir. Bu toz çıkarma dolabı, su perdesi dürtü girdap tozunun çıkarılmasını benimser ve dolap gövdesi paslanmaz çelik malzemeden, paslanmaz çelik su tepsisi ile yapılır. Kabinin tarafı, personelin girmesi ve sürdürmesi için uygun olan bir bakım kapısı ile donatılmıştır.
Avantajlar: Kolay düzen, saflaştırma ve toz giderme için büyük hava hacmi, yüksek toz çıkarma verimliliği ve uygun bakım. .
