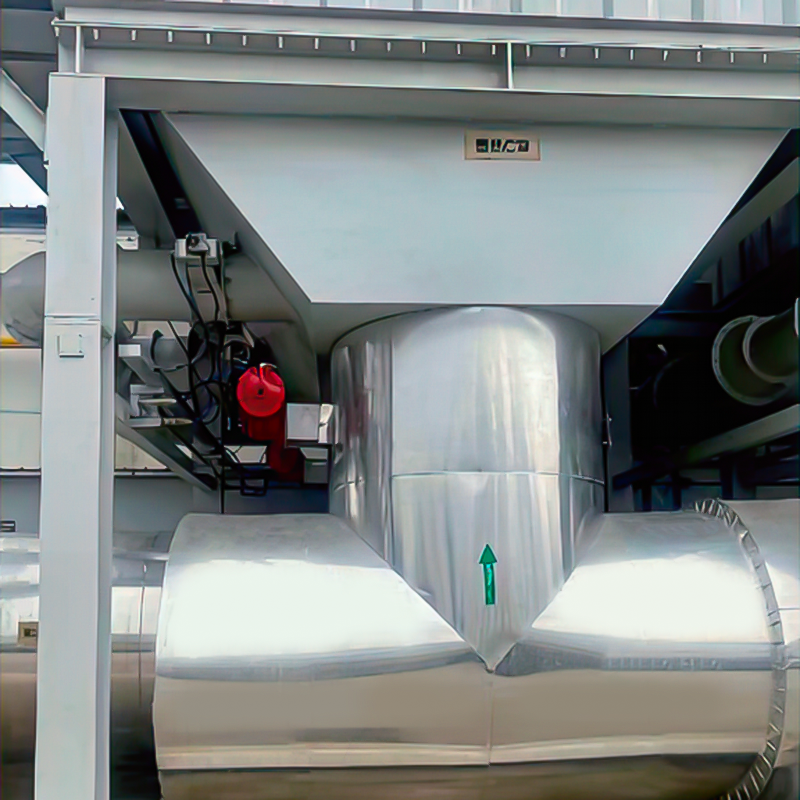

LQ-GXF Yüksek sıcaklık basınç tahliye vanası

Amaç Esas olarak yüksek sıcaklık baca gazının orantılı ventilasyonu için kullanılır. LT, RTO ve diğer yüksek sıcaklık dumanı doğrudan deşarj yerleri gibi sızıntı hızı gereksinimlerinin yüksek olmadığı yerlerde yaygın olarak kullanılmaktadır. Esas olarak bir kelebek valf gövdesi ve düşük basınçlı boru hattı ortamının anahtar kontrolü veya akış regülasyonu için kullanılabilen eşleşen bir pnömatik aktüatörden (GT/RT/AT/AW serisi) oluşur. Kelebek valfi, bir merkez hat kelebeği plakasının yeni bir yapısal formu ve kompakt bir yapı, hafif, kolay kurulum, küçük akış direnci, büyük akış kapasitesine sahip kısa bir yapı çelik plaka kaynağını benimser ve yüksek sıcaklık genişlemesinin etkisini önler, bu da çalışmayı kolaylaştırır. LT, ortamın akış yönünden etkilenmeden birden fazla konuma monte edilebilir. Sıkıştırılmış hava ile güçlendirilen valf gövdesi, akışı kontrol etmek için eksen etrafında dönmeye dair dairesel disk kelebek plakasını tahrik eder. Valf, başlangıç konumundan 90 ° döndükten sonra bir eylemi (açıktan kapanmaya veya kapanmaya) tamamlar. Bunun tersi diğer eylemi tamamlar (yakından açıktan veya açıktan kapanmaya). .

Teklif Alın

İndirmek

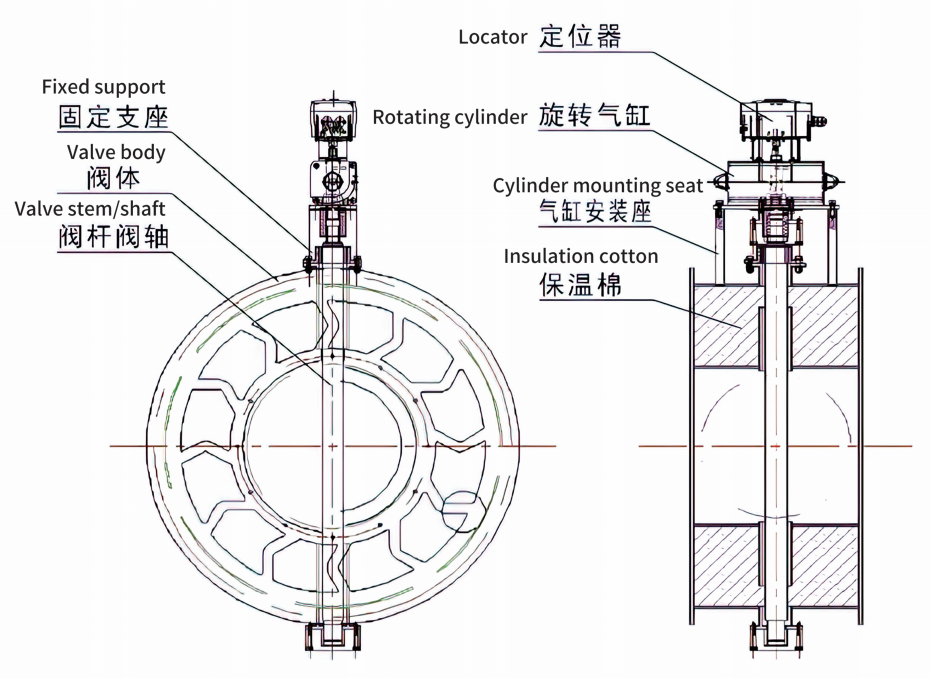

Yapısal form

Özellikler

1. Kararlı yapı ve çatlama olmayan yüksek sıcaklık dirençli metal malzeme.

2. Düşük sızıntı oranına sahip tek bıçak ve CV değeri%0.5'lik bir sızıntı.

3. Esnek çalışma ve düşük gürültü ile pnömatik tahrik.

4. Basit yapı, bakımı kolay ve hızlı anahtar, iş verimliliğini artırır ve bakım süresini azaltır. Müşteri gereksinimlerine göre, farklı medya ve çalışma koşulları için farklı malzemelerden yapılmış farklı sızdırmazlık halkaları ve parçalar seçilebilir, bu da pnömatik kelebek valfinin harika sonuçlar elde etmesini sağlar. .

özellikleri

Ekipman parametreleri

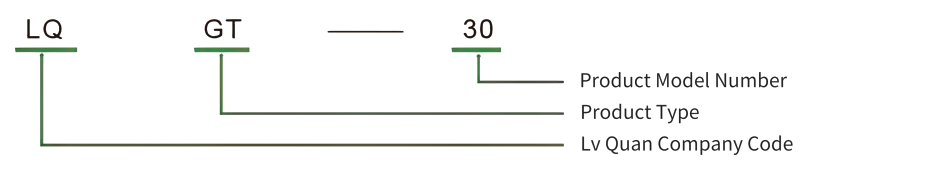

HAYIR.	Rtoairflow m³/s	Valf O.D. MM	Valf I.D.MM	Tek Yan Yalıtım Kalınlığı MM
LQ-GT-30	4500	Φ800	Φ300	250
LQ-GT-35	7000-10000	Φ850	Φ350	250
LQ-GT-40	12000-20000	Φ900	Φ400	250
LQ-GT-60	25000-40000	Φ1100	Φ600	250
LQ-GT-70	55000-70000	Φ1200	Φ700	250

Notlar:

1. aşındırıcı, viskoz veya parçacık tozu sıvısı ortamlarında kullanılamaz

2. Patlayıcı geçirmez yerler genel patlamaya dayanıklı tedavi gerektirir.

Amaç

Esas olarak, büyük hava hacmi üç veya çoklu chamber RTO'ların giriş ve çıkış vanaları gibi sık hareket ve yüksek sızdırmazlık gereksinimleri gerektiren uygulamalarda kullanılır. LT esas olarak bir kelebek valf gövdesinden ve düşük basınçlı boru hattı ortamını değiştirmek ve kontrol etmek için kullanılabilen eşleşen bir pnömatik aktüatörden oluşur.

Çift bağlantı çubuğu, kelebek valf diskini ve eksantrik mili bağlamak için kullanılır ve arka, valf disk vuruşunu sınırlamak için bir bağlantı çubuğu ile sabitlenir. Bu eksantrik yapı valfin sızdırmazlığını büyük ölçüde iyileştirir.

Sıkıştırılmış hava ile güçlendirilen eksantrik şaft, bağlantı çubuğunun valf diskinin anahtarlamasını kontrol etmek için tahrik edilir. Valf başlangıç konumundan 90 ° döndürüldükten sonra, bir eylem tamamlanır (açıktan kapanıştan veya kapanıştan açıktan) ve diğer eylem için tam tersi (açıktan açıktan kapanmaya). .

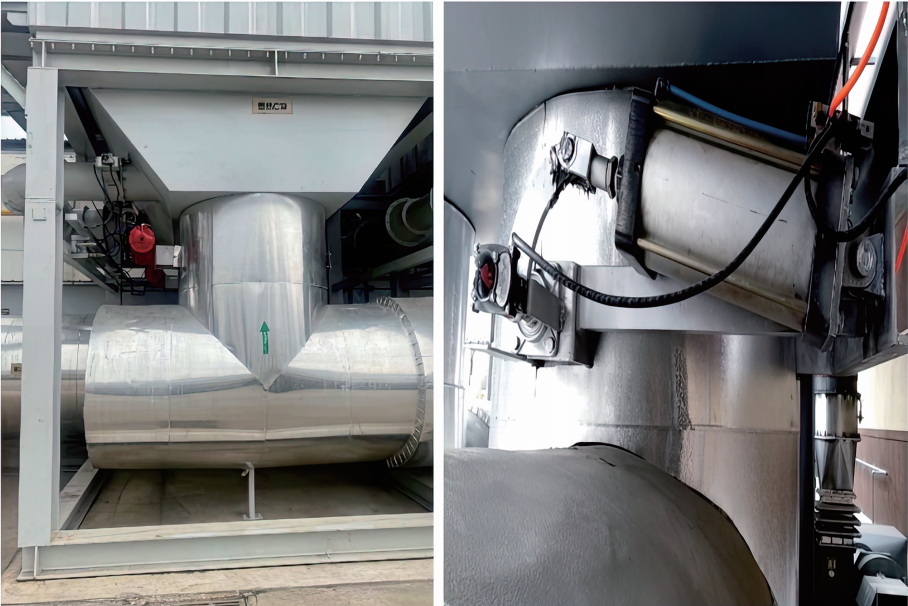

Yapısal form

Özellikler

1. Eksantrik şaft, düşük sızıntı oranı.

2. Pnömatik tahrik, esnek çalışma, kısa seyahat süresi, düşük gürültü.

3. Basit bir yapıya, kolay bakım ve hızlı anahtarlamaya sahiptir ve iş verimliliğini artırmak ve bakım süresini azaltmak ve müşteri gereksinimlerine bağlı olarak mühür halkaları için farklı malzemeler seçmek için kullanılabilir.

Dikkat:

1. aşındırıcı, yapışkan, granüler toz sıvısı yerlerinde kullanılamaz.

2. Patlayıcı geçirmez yerler tam bir patlama geçirmez tedavi gerektirir.
